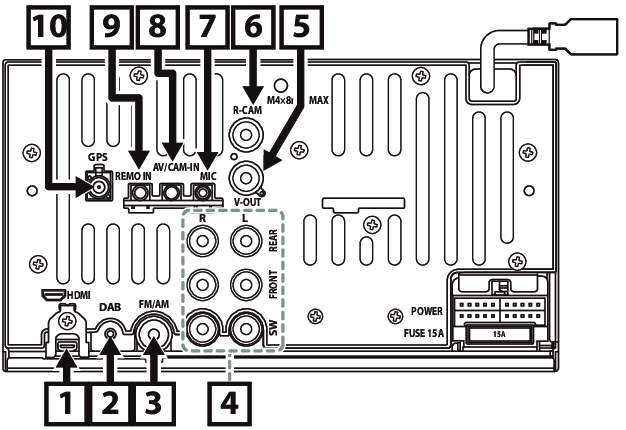

Συνδέοντας το σύστημα και τα εξωτερικά εξαρτήματα

①

Είσοδος HDMI (Τύπου D)

Συνδέστε ένα KCA-HD200 (προαιρετικό εξάρτημα) στον ακροδέκτη εισόδου HDMI.

②

Κεραία Ψηφιακού Ραδιοφώνου CX-DAB1 (προαιρετικό αξεσουάρ)

! CAUTION

Συνιστάται η χρήση του CX-DAB1 (προαιρετικό αξεσουάρ) ως κεραία Ψηφιακού Ραδιοφώνου.

Σε περίπτωση χρήσης διαφορετικής κεραίας εμπορίου Ψηφιακού Ραδιοφώνου, η διάμετρος του συνδέσμου SMB πρέπει να είναι Φ6,5 mm ή λιγότερο.

③

Είσοδος κεραίας FM/AM

④

Κατά τη σύνδεση με εξωτερικό ενισχυτή, συνδέστε τη γείωσή του στο σασί του αυτοκίνητου για να αποφύγετε την πρόκληση βλάβης στη μονάδα.

⑤

Έξοδος Εικόνας (Κίτρινη)

• Οι εικόνες μπορούν να εξάγονται μόνο από την πηγή USB (αρχείο βίντεο).

⑥

Είσοδος κάμερας πίσω προβολής (Κίτρινη)

⑦

Εξάρτημα ② : Μικρόφωνο

⑧

Αυτή η υποδοχή δέχεται είτε είσοδο AV-IN είτε είσοδο κάμερας εμπρόσθιας όψης. Για περισσότερες πληροφορίες, ανατρέξτε στο Ρύθμιση εισόδου.

Μίνι βύσμα 3,5 mm 4 πόλων (1: Αριστερός ήχος, 2: Βίντεο, 3: Γείωση, 4: Δεξιός ήχος)

⑨

Εξάρτημα ⑥ : Καλωδίωση τηλεχειριστηρίου τιμονιού. Συνδέστε στην καλωδίωση τηλεχειριστηρίου τιμονιού του οχήματος.

Για λεπτομέρειες επικοινωνήστε με τον αντιπρόσωπο της KENWOOD.

⑩

Εξάρτημα ⑤ : Κεραία GPS

Χρησιμοποιήστε την παρεχόμενη κεραία GPS. Χρησιμοποιώντας μια διαφορετική κεραία GPS από την παρεχόμενη ενδέχεται να προκληθεί μείωση στην ακρίβεια εντοπισμού θέσης.
