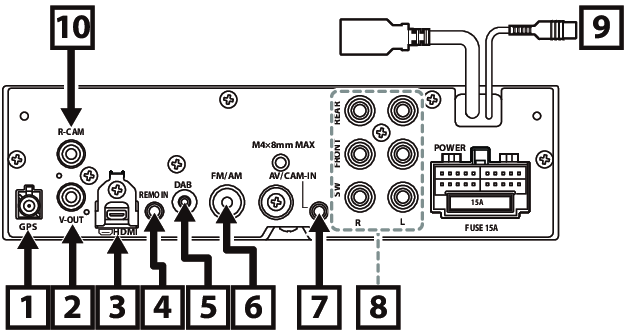

A rendszer csatlakoztatása és külső összetevői

①

Tartozék ⑤: GPS antenna

A mellékelt GPS antennát használja. Nem a mellékelt GPS antenna használata esetén a bemérési pontosság sérülhet.

②

Vizuális kimenet (Sárga)

• A képek csak az USB (videofájl) forrásból származhatnak.

③

HDMI bemenet (D típus)

Csatlakoztasson egy (külön megvásárolható) KCA-HD200 egységet a HDMI bemeneti aljzathoz.

④

Tartozék ⑦: Kormánykerék távvezérlőjének kábelkötege Csatlakoztassa a jármű kormánykerék távvezérlőjének kábelkötegéhez.

Részletekért forduljon a KENWOOD forgalmazójához.

⑤

Digitális rádióantenna CX-DAB1 (opcionális tartozék)

! VIGYÁZAT

Digitális rádióantennaként CX-DAB1-et (opcionális tartozék) használjon.

Kereskedelmi forgalomban kapható Digitális rádióantenna használata esetén az SMB csatlakozó átmérőjének kisebbnek kell lennie, mint Φ6,5 mm.

⑥

FM/AM antenna bemenet

⑦

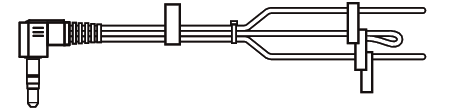

Ehhez a csatlakozóhoz AV-IN vagy elülső kamera bemenet csatlakoztatható. További információkért lásd: Bemenet beállítása.

3,5 mm-es, 4 pólusú mini csatlakozó (1; Bal audio, 2; Videó, 3; Földelés, 4; Jobb audio)

⑧

Külső erősítő csatlakoztatásakor, az egység károsodásának elkerülése érdekében, csatlakoztassa annak földkábelét az autó alvázához.

⑨

Tartozék ②: Mikrofon

⑩

Hátsó kamera bemenet (Sárga)
