A fő egység telepítése
- Győződjön meg róla, hogy a készülék megfelelően rögzítve van-e a helyén. Ha a készülék elhelyezése nem stabil, meghibásodhat.
- Távolítsa el a telepítést zavaró alkatrészeket, például a jármű panelét.
- Telepítse a jármű konzolját a fő egységhez.
- Csatlakoztassa az összefogott kábelköteget és a perifériás berendezéseket.
- Telepítse a fő egységet a járműre.
- Helyezze vissza az eltávolított alkatrészeket, például a jármű panelét.
- Csatlakoztassa a kijelző kábelét.
- Szerelje a (tartozék ⑥) kijelzőt a fő egységhez.

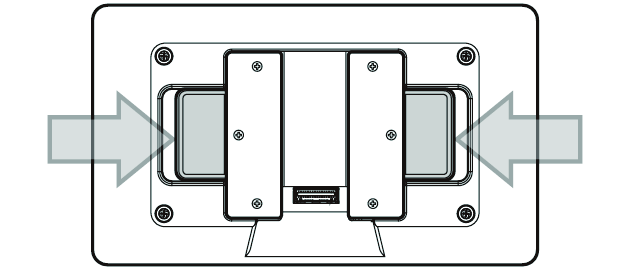

- A kijelző felszereléséhez húzza oldalra a kijelzőegység hátoldalán lévő mindkét csúszkát, és közben igazítsa a főegység tartókonzolját a kijelzőegységen kialakított nyíláshoz.
- A kijelzőegység felszerelése során ügyeljen arra, hogy a kijelző kábele ne szoruljon be a nyílás és a tartókonzol közé. Amennyiben beszorult kábellel próbálja behelyezni az egységet, károsodhat az egység.

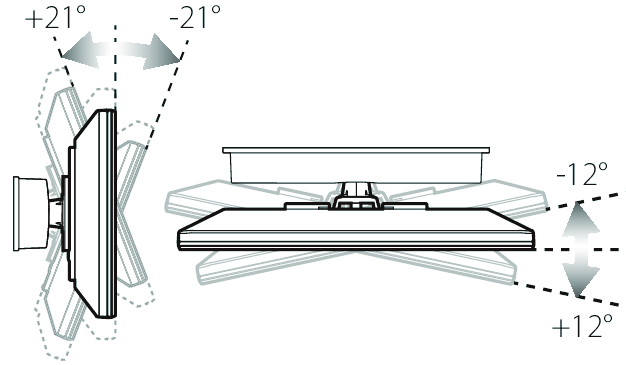

- Állítsa be a kijelzőegység magasságát és dőlésszögét.
- Függőleges dőlésszög: ±21°, vízszintes dőlésszög: ±12°
- Magasság beállítása: ±15 mm a középponttól (45 mm)
VIGYÁZAT
- Győződjön meg arról, hogy a használat során a kijelzőegység alsó széle legalább 30 mm-re lesz a főegység paneljétől.
- Ne használja, ha a kettő közötti távolság kevesebb, mint 30 mm (vagyis amikor a tartókonzol nem illeszkedik teljesen a nyílásba), mert leeshet a kijelzőegység.
- Bizonyosodjon meg arról, hogy a kijelzőegység hátoldalán lévő csúszkák visszatértek eredeti helyzetükbe. A fogaskerekek eltolódása esetén a csúszkák nem térnek vissza eredeti helyzetükbe.
