安装显示单元并调整高度

  1. 取下显示单元的后盖（配件 ⑧）
  2. 将显示单元（配件 ⑧）的后盖滑开并向上提起。

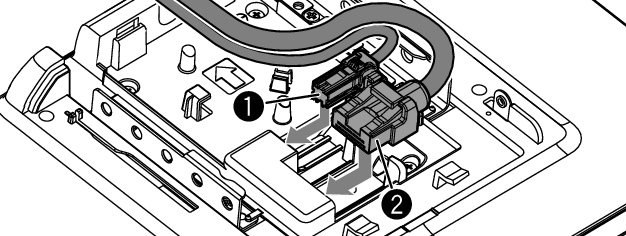

  4. 连接显示器视频连接线（1）和显示器电源线（ 2）。
  6. 敷设显示器连接线。
  7. 使用导轨将显示屏视频连接线 (1) 固定到位。
  8. 沿着内部导轨（柱子之间）敷设显示屏连接线。 安装时应使显示单元有移动空间。将剩余的显示屏连接线塞入主机内部。
  10. 将显示单元（配件 ⑧）安装到主机上。
  11. 安装装置，使显示单元（配件 ⑧）上的挂钩插入臂支架上的凹槽中。
  13. 根据螺钉孔位置调整显示高度。
  15. 用四颗六角头螺钉固定显示单元（配件 ⑨）。

  17. 备注

    1. 用六角头螺钉正确固定。在将显示单元（配件 ⑧）安装到主机上之后，向前倾斜显示器直至其停止，并确认显示单元（配件 ⑧）没有碰到车辆零件。如果显示单元碰到车辆零件，请再次调整显示高度。
  18. 调整显示器连接线的长度，使其与显示单元的高度一致。
  19. 安装时应使显示单元有移动空间。将剩余的显示器连接线塞入主机内部。
  20. 安装显示单元的后盖。
  21. 将后盖上的挂钩插入显示器上的凹槽。沿着主机滑动，直至听到咔嗒声。
  23. 用两颗大圆头螺钉固定显示单元（配件 ⑩）。
  25. 手动升高显示屏。
