确认显示单元的安装位置
无法安装在车上
如果可通过调整滑块位置和显示高度来避免以下情况，则可以进行安装。

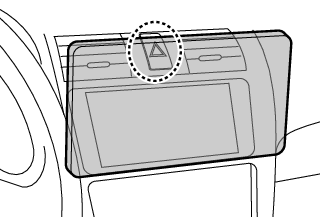

安装本机时，变速杆、雨刮器杆、转向杆等操作受到影响。 | 危险开关隐藏在驾驶员座椅上。 | 显示单元撞击车辆上的面板。 |
|
|
|

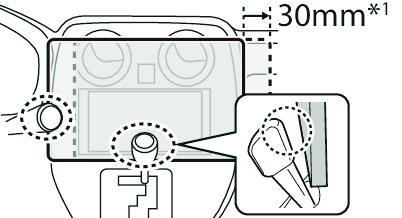

- 显示单元可以向左或向右移动 30 毫米。如果移动时不妨碍杆操作，则可以安装。
显示单元和主机之间的距离
调整滑块位置和显示高度，以免影响显示屏运动。
滑块位置 | 显示角度 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
向后位置 |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10.8 | 126.5 | 1 | 30.0 | 123.6 | 1 | 25.6 | 30.5 | ||||
2 | 13.4 | 111.8 | 2 | 108.6 | 2 | 15.0 | 41.1 | |||||
3 | 16.0 | 97.2 | 3 | 93.6 | 3 | 4.4 | 51.7 | |||||
4 | 18.6 | 82.4 | 4 | 78.6 | 4 | -6.2 | 62.3 | |||||
向前位置 |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29.8 | 126.5 | 1 | 49.0 | 123.6 | 1 | 44.6 | 30.5 | ||||
2 | 32.4 | 111.8 | 2 | 108.6 | 2 | 34.0 | 41.1 | |||||
3 | 35.0 | 97.2 | 3 | 93.6 | 3 | 23.4 | 51.7 | |||||
4 | 37.6 | 82.4 | 4 | 78.6 | 4 | 12.8 | 62.3 | |||||
单位：mm
主机可安装角度
水平安装
| 垂直安装
| 将主机与显示单元分开安装
|
| ||
