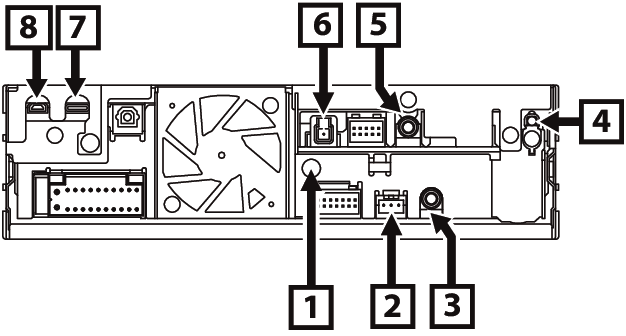

Conexión del sistema y de los componentes externos

①

Fije ambos cables de conexión a tierra del accesorio ⑭ junto al chasis, tal y como se muestra en el siguiente diagrama.

②

Interfaz de cámara de salpicadero

Conecte una cámara de salpicadero DRV-N520 (accesorio opcional). Conexión de la cámara

③

Accesorio ③: Micrófono

④

Entrada de la antena FM/AM

⑤

Accesorio ⑯: Arnés remoto de la dirección. Conecte al arnés remoto de la dirección del vehículo.

Consulte a su distribuidor KENWOOD para obtener más detalles.

⑥

Accesorio ⑥: Antena GPS

Utilice la antena de GPS suministrada. Usar una antena de GPS distinta de la suministrada podría causar una disminución en la precisión de posicionamiento.

⑦

Terminal USB (USB de tipo C®)

⑧

Entrada HDMI (tipo D)

Conecte un KCA-HD200 (accesorio opcional) al terminal de entrada HDMI.
