تأكيد موضع تركيب وحدة العرض
مركبات لا يُمكن إجراء عملية تثبيت بها
يمكن إجراء عملية التركيب إذا كان من الممكن تجنّب ما يلي عن طريق ضبط موضع المنزلق وارتفاع وحدة العرض.

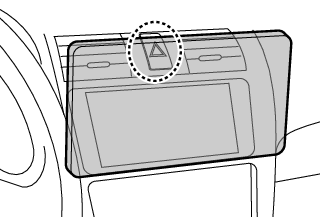

قد تتداخل عمليات الرافعة مثل ذراع ناقل الحركة، وذراع المسّاحات، وذراع الوميض عند تركيب الوحدة. | مفتاح التحذير غير متاح للرؤية من مقعد السائق. | تصطدم وحدة العرض بلوحة في المركبة. |
|
|
|
- يمكن لوحدة العرض التحرّك بمقدار ٣٠ مم إلى اليسار أو اليمين. يمكن تركيبها في حالة عدم تعارضها مع تشغيل الرافعة عند الحركة.
المسافة بين وحدة العرض والوحدة الرئيسية
اضبط موضع المنزلق وارتفاع وحدة العرض بحيث لا يتعارض مع حركة وحدة العرض.
موضع المنزلق | زاوية وحدة العرض | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-١٠° | ٠° | ٤٥° | ||||||||||
الوضع الخلفي |
|
| a | b |
|
| a | b |
|
| c | d |
1 | ١٠.٨ | ١٢٦.٥ | 1 | ٣٠.٠ | ١٢٣.٦ | 1 | ٢٥.٦ | ٣٠.٥ | ||||
2 | ١٣.٤ | ١١١.٨ | 2 | ١٠٨.٦ | 2 | ١٥.٠ | ٤١.١ | |||||
3 | ١٦.٠ | ٩٧.٢ | 3 | ٩٣.٦ | 3 | ٤.٤ | ٥١.٧ | |||||
4 | ١٨.٦ | ٨٢.٤ | 4 | ٧٨.٦ | 4 | -٦.٢ | ٦٢.٣ | |||||
الوضع الأمامي |
|
| a | b |
|
| a | b |
|
| c | d |
1 | ٢٩.٨ | ١٢٦.٥ | 1 | ٤٩.٠ | ١٢٣.٦ | 1 | ٤٤.٦ | ٣٠.٥ | ||||
2 | ٣٢.٤ | ١١١.٨ | 2 | ١٠٨.٦ | 2 | ٣٤.٠ | ٤١.١ | |||||
3 | ٣٥.٠ | ٩٧.٢ | 3 | ٩٣.٦ | 3 | ٢٣.٤ | ٥١.٧ | |||||
4 | ٣٧.٦ | ٨٢.٤ | 4 | ٧٨.٦ | 4 | ١٢.٨ | ٦٢.٣ | |||||
الوحدة: مم
زوايا التركيب المسموح بها للوحدة الرئيسية
مثبَّتة أفقيًا
| مثبَّتة رأسيًا
| لتركيب الوحدة الرئيسية بشكلٍ منفصل عن وحدة العرض
|
| ||
