Bekräfta installationsläget för displayenheten
Fordon kan inte installeras
Det kan vara möjligt att installera om följande kan undvikas genom att justera för reglaget och displayens höjd.

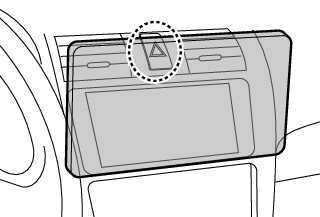

Spakarnas funktioner störs, t.ex. växelspaken, torkarspaken, blinkerspaken, när du installerar enheten. | En omkopplare för fara är dold från förarsätet. | Displayenheten slår emot en panel på fordonet. |
|
|
|
- Displayenheten kan flyttas 30 mm åt vänster eller höger. Den kan installeras om den inte stör spakens funktion vid förflyttning.
Avstånd mellan displayen och huvudenheten
Justera reglageläget och displayens höjd så att displayens rörelse inte störs.
Reglageläge | Displayvinkel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Läge bakåt |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Läge framåt |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Enhet: mm
Huvudenhetens tillåtna installationsvinklar
Installerad horisontellt
| Installerad vertikalt
| För att installera med huvudenheten separerad från displayenheten
|
| ||
