Overte inštalačnú polohu zobrazovacej jednotky
Vozidlá s problematickou inštaláciou
Inštalácia sa dá vykonať, ak je možné sa vyhnúť nasledovnému úpravou polohy posuvného prvku a výšky displeja.

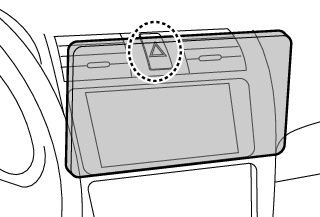

Pri inštalácii zariadenia dochádza k zasahovaniu do činnosti radiacej páky, páčky stierača a páčky smeroviek. | Dochádza k zakrytiu spínača výstražných svetiel zo sedadla vodiča. | Zobrazovacia jednotka naráža do panela na vozidle. |
|
|
|
- Zobrazovacia jednotka sa môže posunúť o 30 mm doľava alebo doprava. Môže sa nainštalovať, ak pri pohybe neprekáža obsluhe páky.
Vzdialenosť medzi zobrazovacou jednotkou a hlavnou jednotkou
Nastavte polohu posuvného prvku a výšku displeja tak, aby to nebránilo pohybu displeja.
Poloha posuvného prvku | Uhol displeja | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Zadná poloha |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Predná poloha |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Jednotky: mm
Prípustné montážne uhly hlavnej jednotky
Nainštalované vodorovne
| Nainštalované zvislo
| Inštalácia s hlavnou jednotkou oddelenou od zobrazovacej jednotky
|
| ||
