Confirme a posição de instalação do monitor
Veículos onde não pode ser instalado
Pode ser possível instalar se puder evitar o seguinte ajustando a posição do cursor e a altura do monitor.

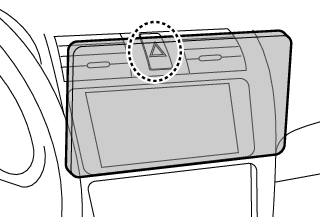

Há interferência com as operações da alavanca, como alavanca das mudanças, alavanca do limpa-vidros e alavanca do pisca-pisca ao instalar a unidade. | Um interruptor de perigo fica escondido do lugar do condutor. | O monitor toca num painel do veículo. |
|
|
|
- O Monitor pode mover-se 30 mm para a esquerda ou para a direita. Pode ser instalado se não interferir com o funcionamento da alavanca ao mover.
Distância entre o monitor e a unidade principal
Ajuste a posição do cursor e a altura do monitor para que não interfira no movimento do monitor.
Posição do cursor | Ângulo do monitor | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Posição traseira |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Posição dianteira |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Unidade: mm
Ângulos aceitáveis de instalação da unidade principal
Instalada horizontalmente
| Instalada verticalmente
| Para instalar com a unidade principal separada do monitor
|
| ||
