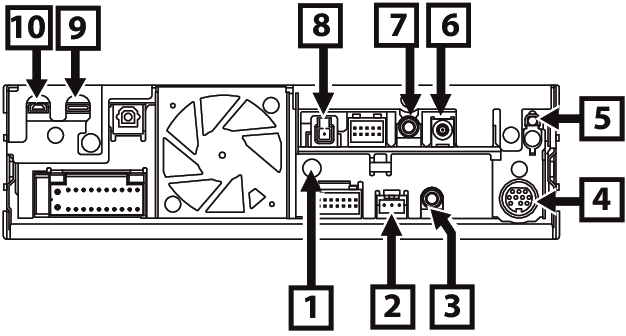

Łączenie systemu z komponentami zewnętrznymi

①

Podłącz oba przewody uziemiające akcesorium ⑫ do obudowy, jak pokazano na poniższym schemacie.

②

Interfejs kamery deski rozdzielczej

Podłącz kamerę deski rozdzielczej DRV-N520 (wyposażenie opcjonalne). Podłączanie kamery

③

Akcesorium ③: Mikrofon

④

Zewnętrzne I/F

⑤

Wejście anteny FM/AM

⑥

Antena radia cyfrowego CX-DAB1 (wyposażenie opcjonalne)

!

Jako anteny Digital Radio zaleca się używanie produktu CX-DAB1 (wyposażenie opcjonalne).

W przypadku używania dostępnej w sprzedaży anteny Digital Radio średnica złącza SMB nie może być większa niż 6,5 mm.

⑦

Podłączyć do zdalnej wiązki sterowania pojazdu. Szczegółowe informacje można uzyskać u sprzedawcy produktów marki KENWOOD.

⑧

Akcesorium ④: Antena GPS

Użycie dołączonej anteny GPS. Korzystanie z anteny GPS innej niż znajdujący się w zestawie może spowodować obniżenie dokładności pozycjonowania.

⑨

Gniazdo USB (USB Type-C®)

⑩

Wejście HDMI (typu D)

Podłącz KCA-HD200 (akcesorium opcjonalne) do wejścia HDMI.
