Potwierdź pozycję montażową wyświetlacza
Pojazdy nie mogą być instalowane
Instalacja może być możliwa, jeśli można uniknąć następujących sytuacji poprzez dostosowanie położenia suwaka i wysokości wyświetlacza.

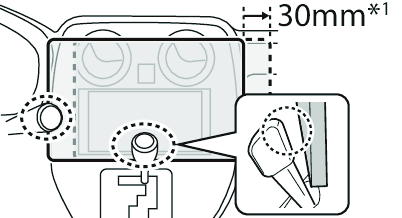

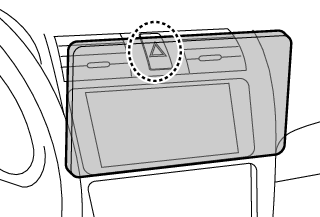

Podczas instalacji urządzenia są zakłócane operacje dźwigni, takie jak dźwignia zmiany biegów, dźwignia wycieraczek, dźwignia kierunkowskazów. | Wyłącznik awaryjny jest ukryty przed siedzeniem kierowcy. | Wyświetlacz uderza w panel pojazdu. |
|
|
|
- Wyświetlacz może przesunąć się o 30 mm w lewo lub w prawo. Można go zamontować, jeśli nie przeszkadza w obsłudze dźwigni zmiany biegów podczas jej przesuwania.
Odległość między wyświetlaczem a jednostką główną
Dostosuj położenie suwaka i wysokość wyświetlacza, aby nie zakłócały ruchu wyświetlacza.
Pozycja suwaka | Kąt wyświetlacza | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Pozycja tylna |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Pozycja przednia |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Urządzenie: mm
Dopuszczalne kąty instalacji jednostki głównej
Instalacja poziomo
| Instalacja pionowo
| Instalacja z jednostką główną oddzieloną od jednostki wyświetlacza
|
| ||
