Controleer de installatiepositie van het beeldscherm
Voertuigen kunnen niet worden geïnstalleerd
Installatie is misschien mogelijk als het volgende vermeden kan worden door de positie van de schuifregelaar en de weergavehoogte aan te passen.

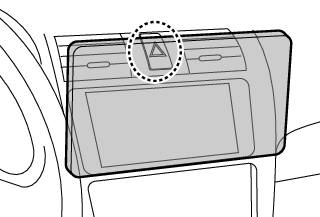

Als het toestel geïnstalleerd is, wordt de bediening van hendels, zoals de versnellingshendel, ruitenwisserhendel en de hendel voor de richtingaanwijzer, beïnvloed. | Er zit een alarmschakelaar verborgen onder de bestuurdersstoel. | Het beeldscherm komt tegen een paneel aan op het voertuig. |
|
|
|
- Het beeldscherm kan 30 mm naar links of rechts bewegen. Deze kan worden geïnstalleerd als het de bediening van de hendel niet hindert tijdens het verplaatsen.
Afstand tussen het beeldscherm en het hoofdapparaat
Pas de positie van de schuifregelaar en de weergavehoogte aan zodat beweging van het beeldscherm niet wordt belemmerd.
Positie van de schuifregelaar | Weergavehoek | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Achterste positie |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Voorwaartse positie |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Toestel: mm
Toegestane installatiehoeken hoofdeenheid
Horizontaal geïnstalleerd
| Verticaal geïnstalleerd
| Installeren met de hoofdeenheid gescheiden van het beeldscherm
|
| ||
