Installere skjermenheten og justere høyden

  1. Fjern det bakre dekselet fra skjermenheten (tilbehør ⑥).
  2. Skyv bakdekselet på skjermenheten (tilbehør ⑥) over og løft det opp.

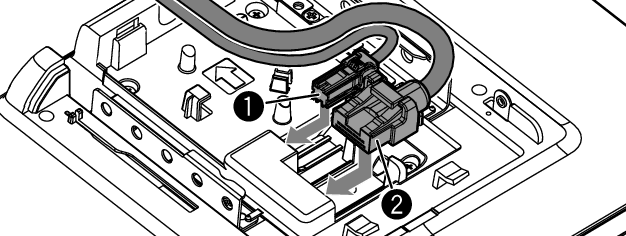

  4. Koble til videokabelen til skjermen (1) og strømkabelen til skjermen (2).
  6. Trekk skjermkablene.
  7. Bruk føringene til å feste videokabelen for skjerm (1) på plass.
  8. Trekk skjermkablene langs den innvendige føringsveien (mellom stolpene). Installer den slik at skjermenheten har plass til å bevege seg. Stikk de gjenværende skjermkablene inn i hovedenheten.
  10. Monter skjermenheten (ekstrautstyr ⑥) på hovedenheten.
  11. Monter enheten slik at krokene på skjermenheten (tilbehør ⑥) settes inn i sporet på armbraketten.
  13. Juster skjermhøyden i henhold til skruehullposisjonen.
  15. Fest skjermenheten med fire sekskantskruer (tilbehør ⑦).

  17. MERK

    1. Fest med sekskantskruene på riktig måte. Etter at skjermenheten (ekstrautstyr ⑥) er montert på hovedenheten, vipper du skjermen fremover til den stopper, og kontrollerer at skjermenheten (ekstrautstyr ⑥) ikke treffer deler av kjøretøyet. Hvis skjermenheten treffer bildeler, justerer du skjermhøyden på nytt.
  18. Juster lengden på skjermkabelen slik at den samsvarer med høyden på skjermenheten.
  19. Installer den slik at skjermenheten har plass til å bevege seg. Stikk den gjenværende skjermkabelen inn i hovedenheten.
  20. Sett på det bakre dekselet på skjermenheten.
  21. Sett krokene på det bakre dekselet inn i sporene på skjermenheten. Skyv det langs hovedenheten til du hører et klikk.
  23. Fest dekselet til skjermenheten med to festeskruer (tilbehør ⑧ ).
  25. Hev skjermen manuelt.
