Bekreft monteringsposisjonen til skjermenheten
Kjøretøy kan ikke monteres
Det kan være mulig å montere hvis følgende kan unngås med justering for skyveposisjon og visningshøyde.

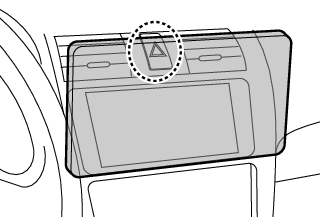

Bruk av spaken forstyrres, for eksempel girspaken, viskerspaken, blinklysspaken når du monterer enheten. | En varselbryter er skjult fra førersetet. | Skjermenheten treffer et panel i bilen. |
|
|
|
- Skjermenheten kan flyttes 30 mm til venstre eller høyre. Den kan monteres så lenge den ikke forstyrrer spaken når den flyttes.
Avstand mellom skjermenheten og hovedenheten
Juster skyveposisjonen og skjermhøyden slik at den ikke forstyrrer skjermbevegelsen.
Skyverposisjon | Skjermvinkel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Bakover-posisjon |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Framover-posisjon |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Enhet: mm
Godkjente monteringsvinkler for hovedenheten
Installert horisontalt
| Installert vertikalt
| For montering med hovedenheten adskilt fra skjermenheten
|
| ||
