Confermare la posizione di installazione dell’unità display
Veicoli su cui è impossibile installare
Potrebbe essere possibile installare se si riesce a evitare quanto segue mediante la regolazione della posizione del cursore e dell’altezza del display.

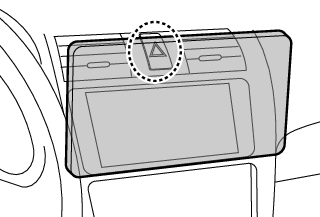

Le operazioni delle leve, come la leva del cambio, la leva del tergicristallo, la leva delle quattro frecce, subiscono interferenze quando si installa l’unità. | Un interruttore luci di emergenza è nascosto dal sedile conducente. | L’unità display colpisce un pannello sul veicolo. |
|
|
|
- L’unità display può spostarsi di 30 mm a sinistra o a destra. Può essere installato se non interferisce con il funzionamento della leva durante lo spostamento.
Distanza tra l’unità display e l’unità principale
Regolare la posizione del cursore e l’altezza del display in modo che non interferiscano con il movimento del display.
Posizione del cursore | Angolo del display | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Posizione posteriore |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Posizione anteriore |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Unità: mm
Angoli di installazione consentiti per l’unità principale
Installata orizzontalmente
| Installata verticalmente
| Per installare con l’unità principale separata dall’unità display
|
| ||
