Ellenőrizze a kijelző egység telepítési pozícióját
Járművek nem telepíthetők
Lehetőség nyílhat a telepítésre, ha az alábbiak elkerülhetők a csúszka pozíciójának és a kijelző magasságának beállításával.

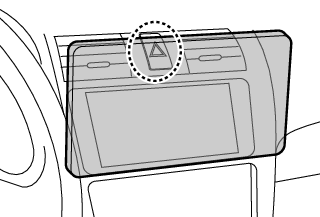

A karok, például a váltó kar, ablaktörlő kar, irányjelző kar működésében zavar keletkezhet az egység telepítésekor. | Egy vészkapcsoló rejtve van a vezetőüléstől. | A kijelző egység a jármű egy paneljéhez ütődik. |
|
|
|
- A kijelző egység 30 mm-t elmozdulhat balra vagy jobbra. Akkor szerelhető be, ha mozgás közben nem zavarja a karok működését.
A kijelző egység és a fő egység közötti távolság
Állítsa be a csúszka pozícióját és a kijelző magasságát úgy, hogy az ne zavarja a kijelző mozgását.
Csúszka pozíciója | Kijelző szöge | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Hátra pozíció |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Előre pozíció |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Készülék: mm
Fő egység megengedett beszerelési szögei
Vízszintesen szerelt
| Függőlegesen szerelt
| A fő egységet a kijelzőtől elválasztva kell beszerelni
|
| ||
