Überprüfung der Installationsposition der Anzeigeeinheit
Das Gerät kann nicht installiert werden
Die Installation kann über die Einstellung des Schiebers und der Anzeigehöhe ermöglicht werden, indem Folgendes vermieden wird.

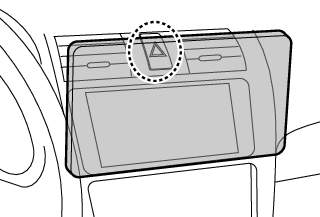

Hebelfunktionen wie zum Beispiel Schalthebel, Wischerhebel und Blinkerhebel werden durch die Installation des Geräts gestört. | Der Warnblinkschalter ist vom Fahrersitz aus nicht mehr erreichbar. | Die Anzeigeeinheit stößt an einer Abdeckung des Fahrzeugs an. |
|
|
|
- Die Anzeigeeinheit kann sich 30 mm nach links oder rechts bewegen. Sie kann installiert werden, wenn sie die Hebelbetätigung beim Bewegen nicht beeinträchtigt.
Abstand zwischen der Anzeigeeinheit und der Haupteinheit
Stellen Sie die Position des Schiebers und die Anzeigehöhe so ein, dass die Bewegung der Anzeige nicht behindert wird.
Position des Schiebers | Anzeigewinkel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Hintere Position |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Vorwärtsposition |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Gerät: mm
Zulässige Installationswinkel der Haupteinheit
Horizontal installiert
| Vertikal installiert
| Für die Installation mit von der Anzeigeeinheit getrennter Haupteinheit
|
| ||
