Ověření montážní polohy jednotky displeje
Omezení instalace do vozidla
Přístroj je možné nainstalovat, pokud lze úpravou polohy posuvníku a výšky displeje zamezit následujícím situacím.

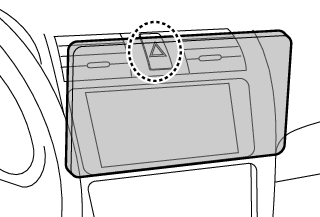

Po nainstalování přístroj překáží při ovládání pák, jako je řadicí páka, páčka stěrače, páčka blinkru. | Výstražný spínač je zakrytý před dosahem ze sedadla řidiče. | Jednotka displeje naráží na panel vozidla. |
|
|
|
- Jednotkou displeje lze pohybovat 30 mm doleva nebo doprava. Namontovat ji lze, pokud při pohybu nepřekáží ovládání řadicí páky.
Vzdálenost mezi jednotkou displeje a hlavní jednotkou
Nastavte polohu posuvníku a výšku displeje tak, aby nic nebránilo pohybu displeje.
Poloha posuvníku | Úhel displeje | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Poloha vzadu |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 30,5 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 41,1 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 51,7 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 62,3 | |||||
Poloha vpředu |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 30,5 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 41,1 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 51,7 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 62,3 | |||||
Přístroj: mm
Přípustné úhly při montáži hlavní jednotky
Namontována vodorovně
| Namontována svisle
| Montáž s hlavní jednotkou oddělenou od jednotky displeje
|
| ||
